Réunion sauvage du 4 décembre 2010

[Vincent Boudon]

Faute de beau temps et donc de star partie, nous avons fait un peu de spectro en sale au local de la SAB, ce samedi 4 décembre 2010.

Il y avait Eric, Guy, Marc, Chris, Corinne, Lolo, Isabelle (avec sa tarte et ses gâteaux ), Mathieu (qui vient d'adhérer) avec son père et moi.

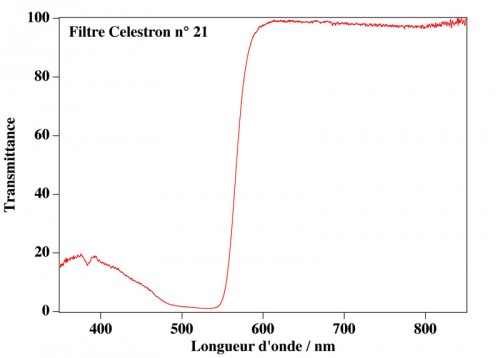

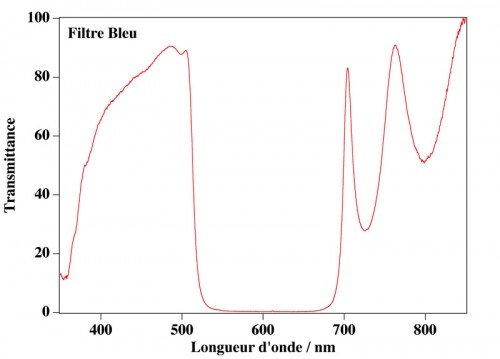

Nous avons révisé ensemble queslques principes de base, comme la loi de Beer-Lambert donnant l'absorption de la lumière par un milieu traversé.. Ensuite, nous avons enregistré le spectre d'absorption de quelques filtres et d'une bouteille de vin (au préalable soigneusement vidée ). Le spectromètre a été utilisé en mode Transmission (ou Transmittance, c'est pareil), avec comme source la lampe blanche d'un vieux projecteur de diapos (comme quoi, cela peut encore servir !). Voici les résultats.

La pièce jointe « FiltreRouge.jpg » n’est plus disponible

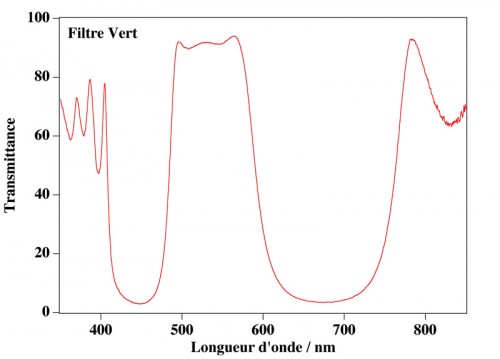

La pièce jointe « FiltreVert.jpg » n’est plus disponible

(Cliquer pour agrandir)

(Cliquer pour agrandir)

(Cliquer pour agrandir)

[Vincent Boudon]

La pièce jointe « FiltreOIII.jpg » n’est plus disponible

La pièce jointe « FiltreUHC.jpg » n’est plus disponible

(Cliquer pour agrandir)

(Cliquer pour agrandir)

[Isabelle Farcy-Lecat]

ça rassure quant à la conservation du vin, les longueurs d'ondes correspondant au violet et à l'ultra violet propres à provoquer des réactions photochimiques sont bien éliminées. Ouf!.....
En revanche, le vert passe bien mais on s'en doutait déjà

[Vincent Boudon]

Bon, voici une petite figure expliquant comment on fait un spectre en transmission (ou transmittance) :

* Panneau du haut :

- En bleu, le spectre de la lampe blanche, qui est la référence.
- En rouge, le spectre après traversée du milieu absorbant (ici un filtre UHC).
- En noir le dark qui est retiré à tous les spectres.

Voir la petite formule expliquant l'absorption par la loi de Beer-Lambert.

* Panneau du bas : Transmittance.

En-dessous de 300 nm et au-dessus de 850 nm, la lampe n'émettant plus de lumière, le calcul de transmittance revient à une division de zéro par zéro. C'est pour cela que cela fait n'importe quoi dans ces régions et que celles-ci sont coupées dans les spectres précédents.


Le principe va être le même pour faire le spectre de l'atmosphère d'une planète. Il suffit de diviser par le spectre solaire, qui est la référence, pour voir l'absorption due à l'atmosphère en question.

[Vincent Boudon]

Voici également une autre figure comparant le spectre du filtre UHC et un spectre de M42 (enregistré avec l'ancien spectromètre), qui montre que ce type de filtre permet de sélectionner seulement les raies émises par les nébuleuses, en rejetant le reste (pollution lumineuse).

(Cliques pour agrandir)

Il nous reste maintenant à enregistrer M42 avec le nouveau spectromètre

[Isabelle Farcy-Lecat]

on est dimanche, ça t'arrive d'arréter une seconde de faire de la spectroscopie?
C'est quand même chouette les gens passionnés à ce point, ça nous promet des nuits de congélation cet hiver. Je sors mes tenues du Spitzberg
au fait il sert àquoi le filtre neutre c'est juste un atténuateur?
Trés convaincante la démo du filtre UHC c'est quoi UHC? Mon lait étant UHT, ultra haute température, je ne vois pas ce qu'est le C.

Pensée du jour:
les courbes du spectroscope sont comme les Alpes: pleines de vallées en auges et de vallées en V

[Eric Chariot]

Sympatoche tout ça !
Tiens, pour le filtre pollution lumineuse, tu pourrais comparer aussi avec l'émission d'une lampe de ville, puisqu'on a pris le spectre de la lampe devant le SAB.

[Vincent Boudon]

UHC = Ultra-High Contrast.

[Vincent Boudon]

Eric, il suffit de demander !


Le filtre UHC rejette en effet l'essentiel de la lumière émise par les éclairages au sodium.

[Eric Chariot]

Ah oui, il reste juste un petit pic bleu-vert vers 500 nm. C'est quoi l'élément qui émet à cette longueur d'onde ? C'est une raie du sodium ?
