Après moults essais, c'est un peu plus délicat que ce que j'imaginais. Le coeur du problème, c'est la précision des données, car la Porte, bah elle n'est pas bien grande.

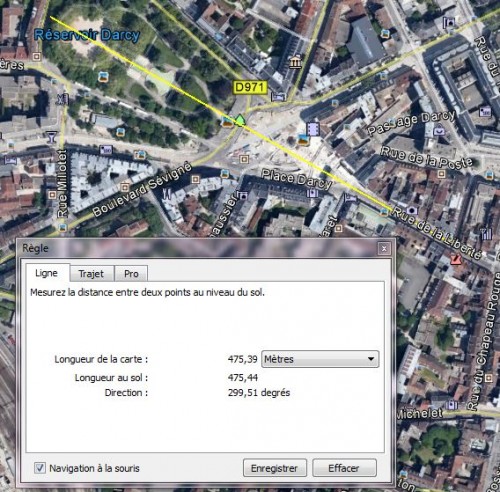

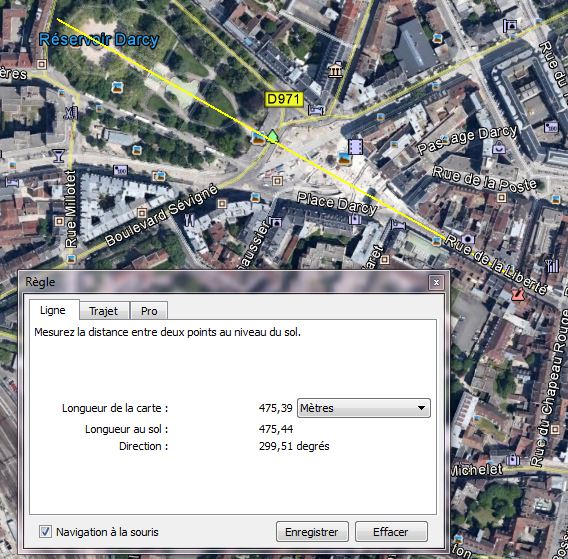

Bon pour l'azimut, j'ai tenté Geoportail (made in france et avec vos impôts, pas trop de soucis avec le copyright, bon j'ai aussi essayé Google). Voilà ce que cela donne :
Azimut Porte.jpg
J'obtiens sur l'image jointe 298,84°. Mais en faisant plusieurs fois, selon comment on vise, la plage varie de 296 à 300°. J'ai essayé d'autres façons, avec le tracé de la perpendiculaire du monument dans sa largeur, l'implantation sur le cadastre, mais la précision n'est pas terrible. On rejoint cependant la valeur de Lise.
Alors le truc qu'il faudrait pour une bonne mesure, c'est un compas de navigation... et aller sur le terrain. Si quelqu'un aurait ce genre de chose...
Sinon, il nous faudrait le plan de masse du monument repéré dans un référentiel. En fouinant sur la base Mérimée, je suis tombé sur la fiche du monument qui inique l'existence d'un plan, mais il n'est pas dispo en ligne. Dommage, car nous avons besoin de la dimension de la voute.
Fiche Porte.pdf

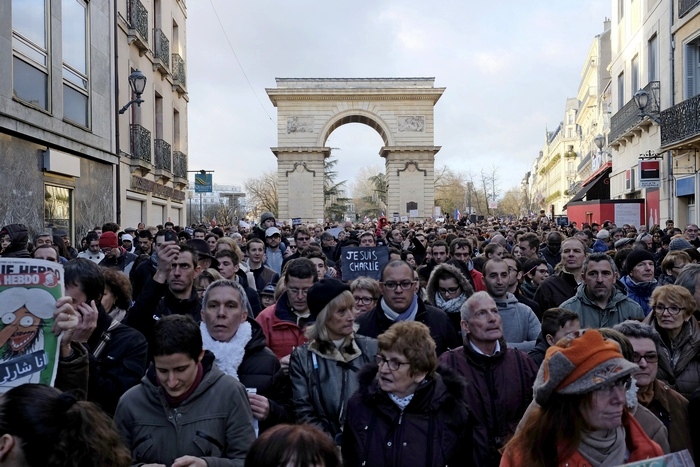

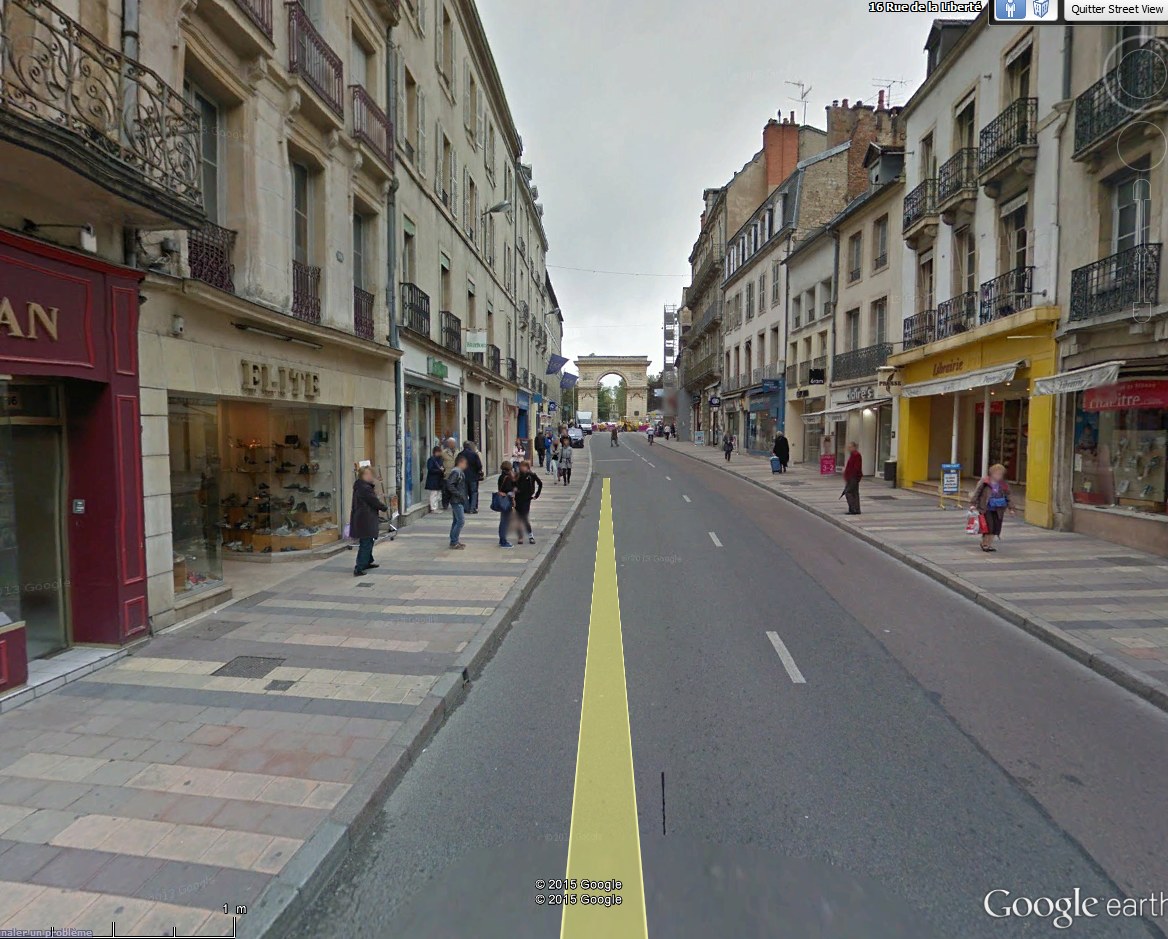

En cherchant un peu, bah il n'y a pas grand chose sur le net, voire des erreurs. Du coup j'ai tenté avec une photo et quelques hypothèses d'échelle, que la largeur de la voute ferait environ 4 à 5 m et la hauteur sous la voute, 9 m. Pour la largeur, je vais tenter d'aller mesurer sur place.
Pour la hauteur, je vais mesurer si possible un élément de relief et prendre une photo.

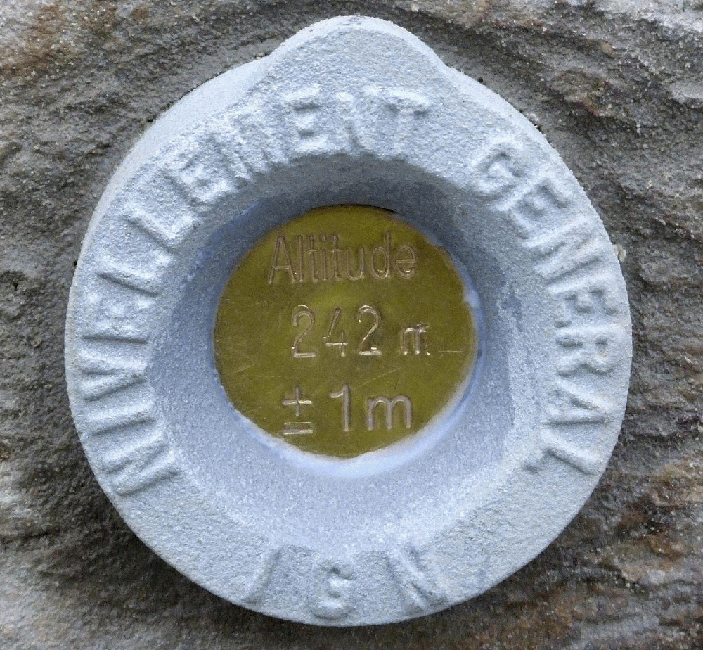

Autre élément : l'altimétrie. En utilisant Geoportail, on peut tracé des profils mais attention aux interpolations. On trouve au niveau du sol du monument, 249 m NGF. Pareil, précision 1 m... et écart de 3 m avec la mesure Google Earth.
Altimétrie Porte.jpg
A+ dans le bus
).
